エアフローテスター:山洋電気

山洋電気のページへ山洋電気のページへ戻る

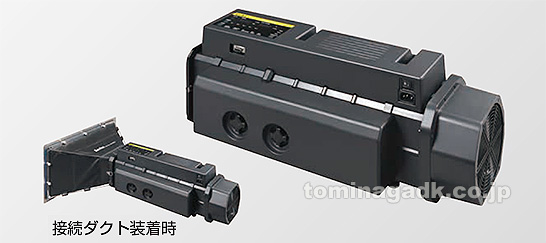

小型で持ち運びも可能なエアフローテスター

エアフローテスターはかんたんな操作でシステムインピーダンス(通風抵抗)と動作風量を正確に測定できます。
小型・軽量で持ち運びができる業界初の測定装置です。

山洋エアフローテスターの特徴

山洋電気:エアフローテスター

装置に最適なファンの選定ができる

測定の結果を熱設計などのシミュレーションに使用することで、装置に最適なファンを簡単、かつ的確に選定できます。

山洋電気:エアフローテスター

小型、軽量

約6kg と小型で持ち運びができ、測定のために大型の装置を移動させる必要がありません。

風量と通風抵抗を測定できる可搬型の測定器として特許取得済み

山洋エアフローテスターの機能

システムインピーダンス測定

通風抵抗(装置内部の風の流れにくさ)を測定できます。

動作風量測定

装置にファンを実装したときの,装置内を流れる風量を測定できます。

風量 - 静圧特性の測定

風量- 静圧特性を測定できます。

仕様

型番 9AT2560S-0001 9AT2560A-0001 9AT2560C-0001
単位系 風量 m3/min CFM CFM
静圧 Pa inchH2O Pa
測定範囲 風量 0.20 〜 8.00m3/min 7 〜 282CFM 7 〜 282CFM
静圧 0 〜 1,000Pa 0 〜 4.01inchH2O 0 〜 1,000Pa
測定精度 風量 各ノズルでの測定可能最大風量の±7%
静圧 200Pa 以下の測定結果に対して±10Pa(0.04inchH2O), 200Pa 以上の測定結果に対して±50Pa(0.20inchH2O)
使用・保存環境 周囲温度 0 〜 40℃
湿度 20 〜 85%RH(結露なきこと)
表示機能 データNo.、測定値(風量・静圧※1)、測定状態、選択ノズルNo.、選択モード
通信機能 デジタル出力:専用USB 通信ケーブル使用
電源 入力電圧 AC100 〜 240V,50/60Hz
消費電力 260VA max.
外形寸法 600(W)× 250(H)× 250(D)mm
接続ダクト開口寸法 500 × 250mm
質量 本体:約6kg、接続ダクト(ボードホルダー込み):約1.5kg
付属品 測定用ノズルセット、樹脂取付板、接続ダクト、AC 電源ケーブル、専用USB 通信ケーブル、取扱説明書・クイックスタートガイド、データ表示ソフトウェア
※1:静圧は標準大気圧換算(20℃,1013hPa)。
・オプションとして,本体と付属品一式を収納できるキャリングケースをご用意しております。
・上記型番のAC 電源ケーブルの差込プラグは、日本、北米向け仕様(平行2極+アース)です。
山洋電気:エアフローテスター

レンタル需要にも対応しています

使用頻度が低い場合などご相談ください。

弊社では山洋電気エアフローテスターの有償での貸し出し(レンタル)もおこなっております。

使用頻度が少なく購入するほどではない場合や、まず検証用としての使用をご希望される場合など、弊社営業窓口までご相談ください。
