防水ファンモーター:山洋電気

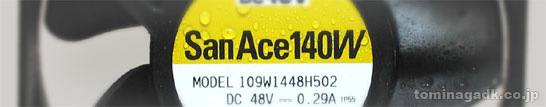

山洋電気防水ファンモーター140W
山洋電気のページへ山洋電気のページへ戻る

防塵、防噴流タイプ(IP55)防水ファンモーター、サンエースWGシリーズ
防塵、防沫タイプ(IP54)防水ファンモーター、サンエースWSシリーズ

さまざまな角度からの直接噴流を受ける環境下でも安定して動作する、防塵、防噴流タイプ(IP55)かつ期待寿命100000時間のタイプもラインナップする防水ファン、サンエースWGシリーズ、及び、防塵、防沫タイプ(IP54)の防水ファンサンエースWSシリーズ

サンエース120W(SanAce120W)

防水ファン:109wg1212e101
防水ファン109WG

防塵、防噴流タイプファンモーター(IP55)
期待寿命10万時間 ※

塵埃、及び直接水の噴射にも防水性を発揮する(IP55)防水ファンモーター

屋外設置機器や食品機械などのクーリングファンに粉塵や水の直接噴流を受けるような環境にも対応しています。

期待寿命 : 100000時間(屋内環境)※H、F、Mスピード
(60℃、残存率90% 、定格電圧、連続運転フリーエアー状態 )
120mm角×38mm厚、定格電圧:DC12V、DC24V、DC48V
モータ保護法式 : 電流カット方式(逆接続保護機能付)
絶縁耐圧 : AC50/60Hz 500V 1分間(リード線導体部・フレーム間)
使用温度範囲 : -10℃〜+70℃(結露なきこと)

型番 定格
電圧
(V)
定格
電流
(A)
定格
入力
(W)
定格
回転数
(min-1)
最大風量
(m3/min)
最大静圧
(Pa)
音圧
レベル
(dB[A])
質量
(g)
9WG1212E101-E 12 0.61 7.32 3,100 3.34
(118CFM)
100
(0.402inchH2O)
46 410
9WG1212F101-E 12 0.28 3.36 2,280 2.45
(87CFM)
54.2
(0.218inchH2O)
36 410
9WG1212G101-E 12 0.98 11.76 3,600 3.88
(137CFM)
135
(0.542inchH2O)
49 410
9WG1212H101-E 12 0.38 4.56 2,60 2.80
(99CFM)
70.4
(0.284inchH2O)
39 410
9WG1212M101-E 12 0.21 2.52 1,950 2.10
(74CFM)
39.6
(0.159inchH2O)
32 410
9WG1224E101-E 24 0.34 8.16 3,100 3.34
(118CFM)
100
(0.402inchH2O)
46 410
9WG1224F101-E 24 0.16 3.84 2,280 2.45
(87CFM)
54.2
(0.218inchH2O)
36 410
9WG1224G101-E 24 0.50 12 3,600 3.88
(137CFM)
135
(0.542inchH2O)
49 410
9WG1224H101-E 24 0.22 5.28 2,600 2.80
(99CFM)
70.4
(0.283inchH2O)
39 410
9WG1224M101-E 24 0.11 2.64 1,950 2.10
(74CFM)
39.6
(0.159inchH2O)
32 410
9WG1248E101-E 48 0.17 8.16 3,100 3.34
(118CFM)
100
(0.402inchH2O)
46 410
9WG1248F101-E 48 0.09 4.32 2,280 2.45
(87CFM)
54.2
(0.218inchH2O)
36 410
9WG1248G101-E 48 0.25 12 3,600 3.88
(137CFM)
135
(0.542inchH2O)
49 410
9WG1248H101-E 48 0.11 5.28 2,600 2.80
(99CFM)
70.4
(0.283inchH2O)
39 410
9WG1248M101-E 48 0.07 3.36 1,950 2.10
(74CFM)
39.6
(0.159inchH2O)
32 410
山洋電気防水ファン:9WGシリーズ

サンエース120WS(SanAce120WS)

防塵、防沫タイプ(IP54)ファンモーター

塵埃、及び直接水の飛沫に防水性を発揮する(IP54)防水ファンモーター

通信基地局や屋外設置機器などのクーリングファンに粉塵や水の飛沫を受けるような環境でも安定して動作します。

期待寿命 : 40000時間(屋内環境) (60℃、残存率90% 、定格電圧、連続運転フリーエアー状態 )
120mm角×38mm厚
モータ保護法式 : 電流カット方式(逆接続保護機能付)
絶縁耐圧 : AC50/60Hz 500V 1分間(リード線導体部・フレーム間)
使用温度範囲 : -10℃〜+60℃(Hスピード、結露なきこと)
使用温度範囲 : -10℃〜+70℃(Mスピード、結露なきこと)

型番 定格
電圧
(V)
定格
電流
(A)
定格
入力
(W)
定格
回転数
(min-1)
最大風量
(m3/min)
最大静圧
(Pa)
音圧
レベル
(dB[A])
質量
(g)
9WS1212H101 12 0.47 5.64 2,600 2.9
( 102.4 CFM)
67.62
( 0.272 inchH2O)
39 260
9WS1212M101 12 0.23 2.76 1,950 2.2
( 77.7 CFM)
42.14
( 0.169 inchH2O)
32 260
9WS1224H101 24 0.23 5.52 2,600 2.9
( 102.4 CFM)
67.62
( 0.272 inchH2O)
39 260
9WS1224M101 24 0.13 3.12 1,950 2.2
( 77.7 CFM)
42.14
( 0.169 inchH2O)
32 260
9WS1248H101 48 0.13 6.24 2,600 2.9
( 102.4 CFM)
67.62
( 0.272 inchH2O)
39 260
9WS1248M101 48 0.07 3.36 1,950 2.2
( 77.7 CFM)
42.14
( 0.169 inchH2O)
32 260
山洋電気防水ファン:9WSシリーズ

その他各種防水ファンシリーズ

60mm角×25mm厚の小型防水ファンからΦ175mm×69mm厚の大型大風量防水ファンまで、さまざまなタイプの防水ファンをラインナップしております。
